6W/m 60LED/m
 |
 |
 |

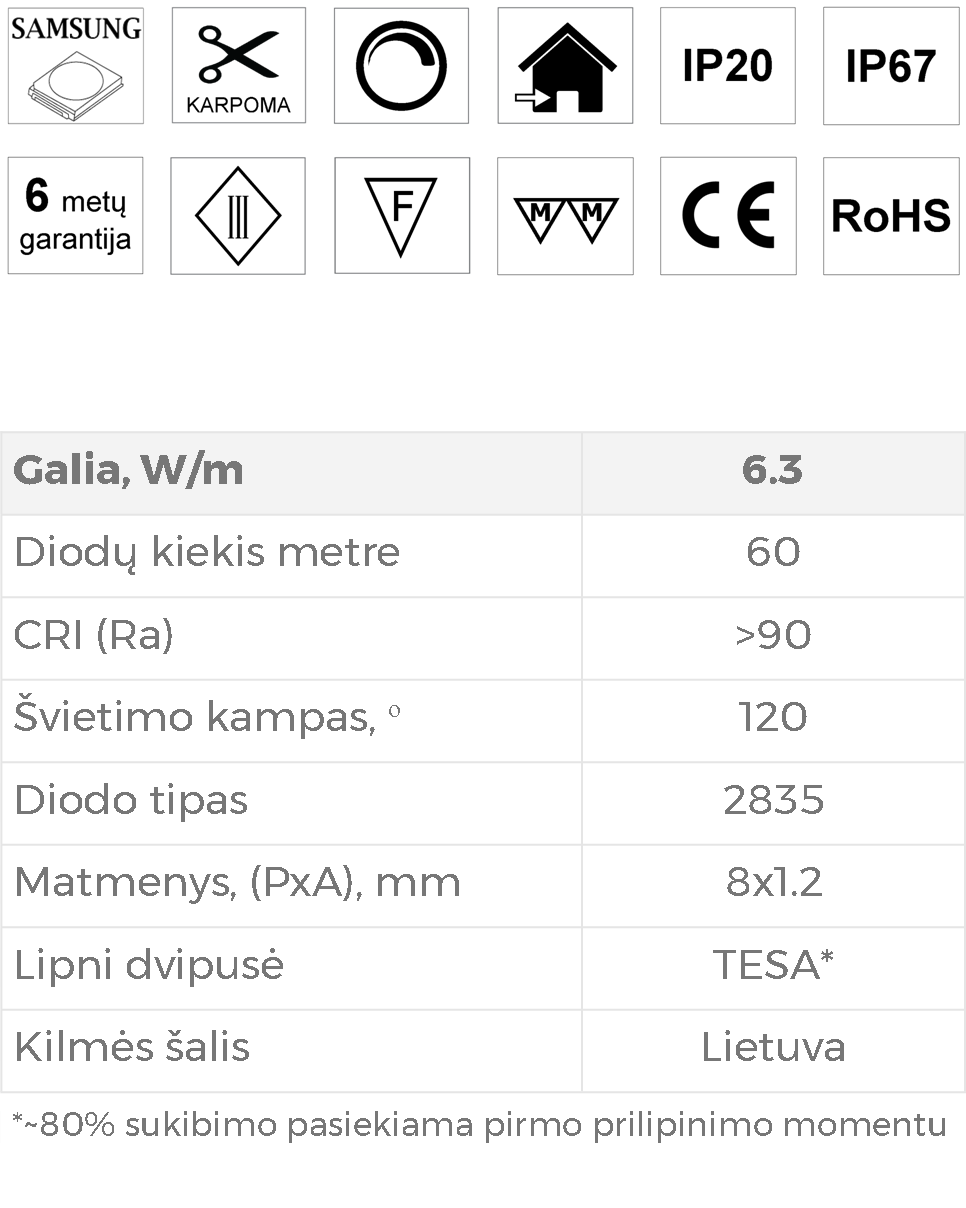

- Lanksti, karpoma 6W/m LED juosta, skirta apšvietimo instaliacijų kūrimui;
- Aukštos kokybės šviesos spalva atitinkanti ES keliamus higienos reikalavimus;
- Akredituotose laboratorijose įvairiomis sąlygomis išbandytas gaminys;
- Aukštos kokybės Samsung diodai;
- LED juosta pagaminta Lietuvoje;
- 6 metų gamintojo garantija (L80B10 ~55000val. prie 55°C gaminio temperatūros);
Elektrinės dalies techninė informacija
|
Gaminio šeimos |
Nominali įtampa |
Srovės tipas |
Nominali srovė1 |
Nominali galia Pon1 |
|
660S12 |
12 V |
DC |
0,53 A/m |
6,3 W/m |
|
660S24 |
24 V |
0,26 A/m |
6,3 W/m |

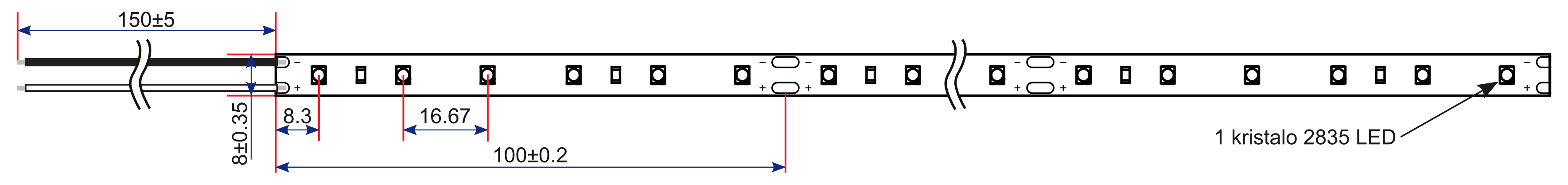

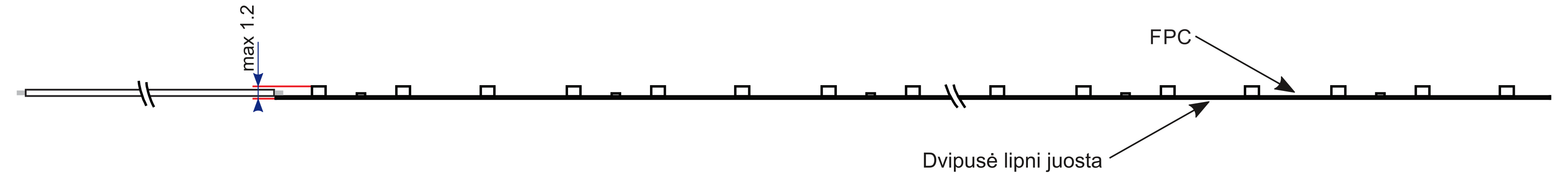

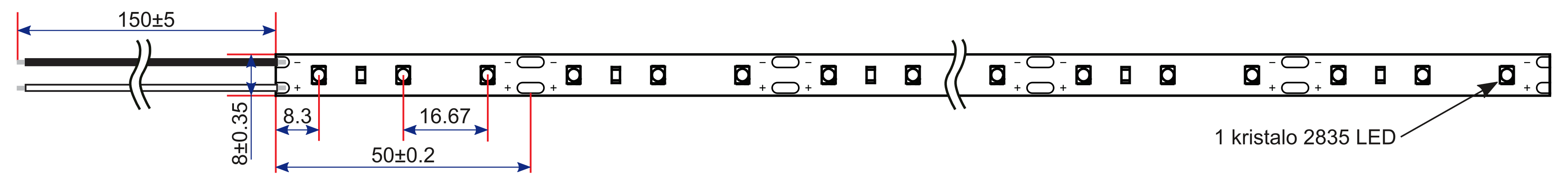

Gaminio išmatavimai
|
Gaminio šeimos kodas |
|
|
660S12 |
|
|
660S24 |
|
|
|
|
24V led juostos karpymo žingsnis 100mm
Laidai lituojami abiejose atkarpų pusėse

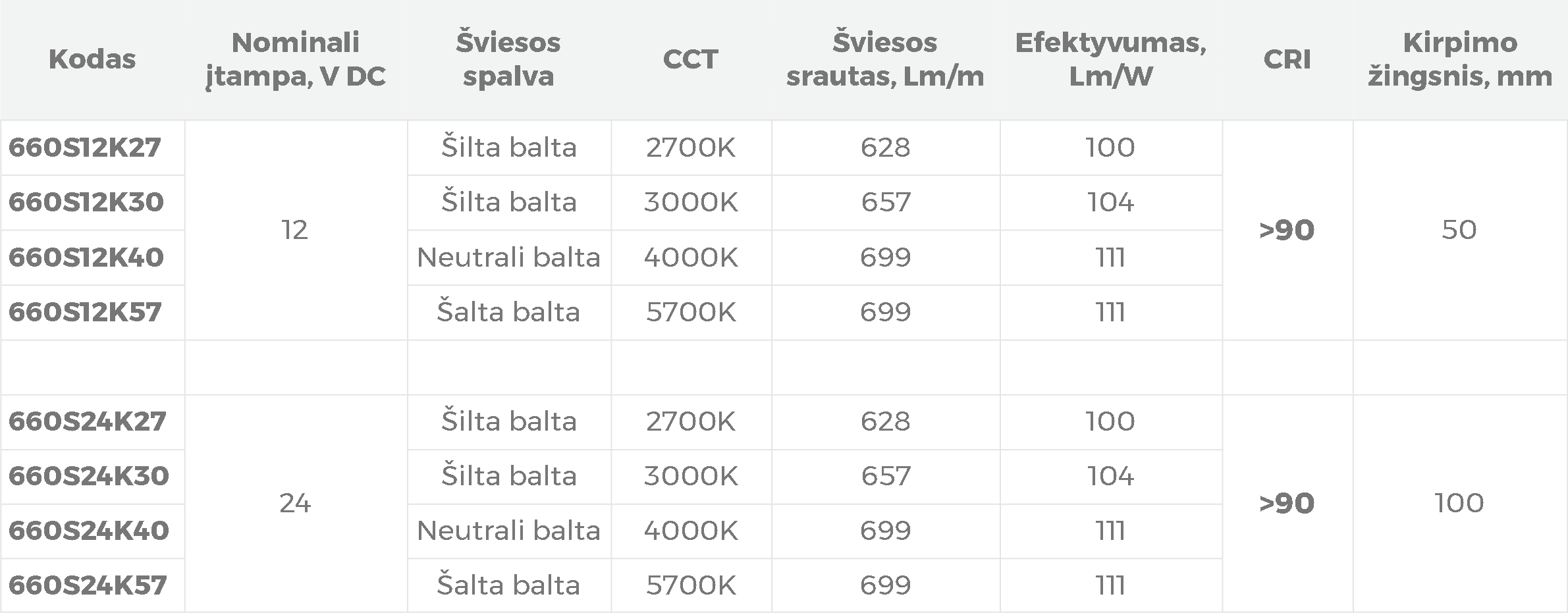

Fotometriniai duomenys
|
Gaminio kodas |
CCT |
Spalva |
CRI |
Naudingasis šviesos |
Efektyvumas2 |
|
660S12K27 |
2700K |
Šilta balta |
>90 |
628 lm/m |
100 lm/W |
|
660S12K30 |
3000K |
Šilta balta |
657 lm/m |
104 lm/W |
|
|
660S12K40 |
4000K |
Neutrali balta |
699 lm/m |
111 lm/W |
|
|
660S12K57 |
5700K |
Šalta balta |
699 lm/m |
111 lm/W |
|
|
|
|
|
|
|
|
|
660S24K27 |
2700K |
Šilta balta |
>90 |
628 lm/m |
100 lm/W |
|
660S24K27 |
3000K |
Šilta balta |
657 lm/m |
104 lm/W |
|
|
660S24K40 |
4000K |
Neutrali balta |
699 lm/m |
111 lm/W |
|
|
660S24K57 |
5700K |
Šalta balta |
699 lm/m |
111 lm/W |
Temperatūriniai režimai
|
Gaminio šeimos kodas |
Darbinė aplinkos temperatūra, ta |
Darbinė gaminio temperatūra |
Sandėliavimo temperatūra |
|
660S12 |
-30C ~ +300C |
Mažiau nei 600C esant 230C aplinkos temperatūrai |
-40C ~ +850C |
|
660S24 |
Standartai ir atitikties deklaracijos
Atitikties deklaracija: CE (RoHS yra CE dalis)
Atitikimas standartams: LST EN 60598-1:2015+AC:2016+A1:2018 (9.2.7p.,9.2.8p.), EN 60068-2-14:2009 (IEC 60068-2-14:2009), EN 62031:2008+A1:2013+A2:2015.
Svarbu: Gaminyje naudojami šviesos diodai, kurių ilgaamžiškumas testuotas 10000 val. pagal LM-80.
Energijos klasė ir žymėjimas
|
Gaminio kodas |
EPREL kodas |
Energijos klasė |
Simbolis |
|
660S12K27 |
998076 |
F |
|
|
660S24K27 |
998082 |
||
|
660S12K30 |
998077 |
F |
|
|
660S24K30 |
998083 |
||
|
660S12K40 |
998079 |
F |
|
|
660S24K40 |
998086 |
||
|
660S12K57 |
998081 |
F |
|
|
660S24K57 |
998088 |
Standartinė pakuotė
Gaminio pakuotė sukurta ir pagaminta vadovaujantis: EN 13427:2006.
Pakuotės medžiagos gali būti pakartotinai panaudotos pagal EN 13430:2007.
Pakuotė:
- Kartoninė dėžutė. Dydis 120*121*20mm
- Kartoninė ritė. Dydis D=118mm h=15mm
Alternatyvi pakuotė:
- Kartoninė dėžutė. Dydis 180*182*20mm
- Kartoninė ritė. Dydis D=178mm h=15mm
LED juostos ilgis ritėje—5m
Pastaba: montavimo instrukcijos pridėtos kiekvienoje dėžutėje
Visa informacija pateikta 1 gaminio metrui. Gaminių realūs techniniai
parametrai, gali skirtis nuo pateiktų techninėse specifikacijos dėl
elektronikos komponentuose egzistuojančių tolerancijų.
MONTAVIMAS
1. Atkirpti reikiamo ilgio juostą. Kirpimo rekomendacijos nurodytos 1 lentelėje.
2. Prilituoti laidus naudojant fliusą. Siekiant išvengti trumpo jungimo - laidų
litavimo vietą izoliuoti termovamzdeliu.
3. Gerai nuvalyti klijuojamą paviršių, pašalinant riebalus, nešvarumus ir dulkes.
Nuimti apsauginę juostelę ir nespaudžiant diodo priklijuoti juostą. Nelankstyti
juostos daugiau kaip 1 kartą ir lenkti ne mažesniu kaip 20 mm radiusu.
PASTABA: Galingesnėms nei 10 W/m LED juostoms reikalingas papildomas aušinimas
4. Parinkti tinkamos galios maitinimo šaltinį pagal naudojamą bendrą LED juostelės
galią. Maitinimo šaltinis turi būti ~30% galingesnis, nei bendra LED juostelių galia.
Prijungti juostą prie maitinimo šaltinio, laikantis poliariškumo ir vadovaujantis
pateiktomis pajungimo schemomis.
