RGB+W 24W/m
 |
 |
 |
- Lanksti, karpoma 24W/m RGB+W LED juosta, skirta apšvietimo instaliacijų kūrimui;
- Aukštos kokybės Samsung diodai baltai šviesai;
- RGB diodai pasirinkti dėl gerų spalvų atkūrimo, savybių;
- 4 metų gamintojo garantija (L70 > 36000 h);
- LED juosta pagaminta Lietuvoje;
Elektrinės dalies techninė informacija
|
Gaminio šeimos kodas |
Nominali įtampa |
Srovės tipas |
Nominali srovė |
Nominali galia |
|
RGB534-24 |
24 V |
DC |
1 A/m |
24 W/m |

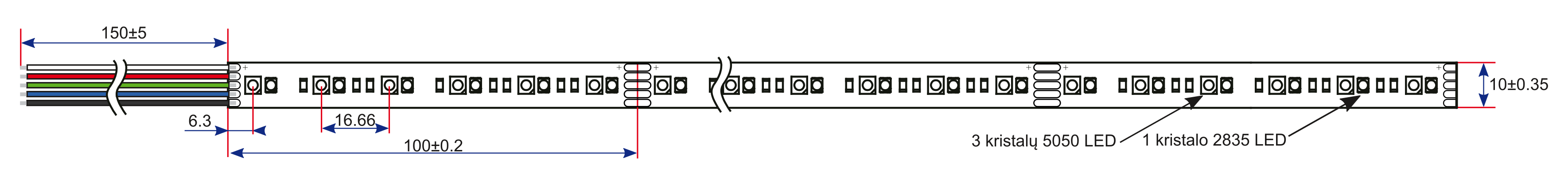

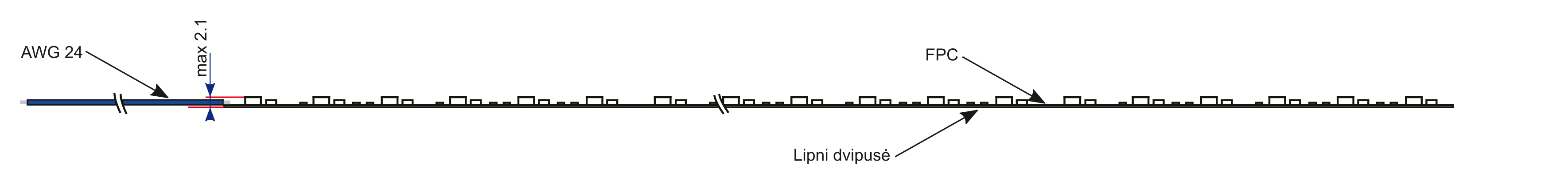

Gaminio išmatavimai
|
Gaminio šeimos kodas |
|
|
RGB534-24 |
|
|
|
|
2 laidai lituojami abiejose atkarpų pusėse
Fotometriniai duomenys
|
Gaminio kodas |
Spalva |
Spalvos aprašymas |
Šviesos stiprumas |
Efektyvumas |
|
RGB534XX-24 |
Raudona |
~620-625nm |
102 lm/m |
28.5 lm/W |
|
Žalia |
~520-525nm |
253 lm/m |
66.7 lm/W |
|
|
Mėlyna |
~460-465nm |
89 lm/m |
19.5 lm/W |
|
|
Šilta balta |
2700K, CRI>90 |
1140 lm/m |
95.0 lm/W |
|
|
RGB534X-24 |
Raudona |
~620-625nm |
102 lm/m |
28.5 lm/W |
|
Žalia |
~520-525nm |
253 lm/m |
66.7 lm/W |
|
|
Mėlyna |
~460-465nm |
89 lm/m |
19.5 lm/W |
|
|
Šilta balta |
3000K, CRI>90 |
1168 lm/m |
97.3lm/W |
|
|
RGB534H-24 |
Raudona |
~620-625nm |
102 lm/m |
28.5 lm/W |
|
Žalia |
~520-525nm |
253 lm/m |
66.7 lm/W |
|
|
Mėlyna |
~460-465nm |
89 lm/m |
19.5 lm/W |
|
|
Neutrali balta |
4000K, CRI>90 |
1224 lm/m |
102lm/W |
|
|
RGB534W-24 |
Raudona |
~620-625nm |
102 lm/m |
28.5 lm/W |
|
Žalia |
~520-525nm |
253 lm/m |
66.7 lm/W |
|
|
Mėlyna |
~460-465nm |
89 lm/m |
19.5 lm/W |
|
|
Šalta balta |
5700K, CRI>90 |
1252 lm/m |
104lm/W |
Temperatūriniai režimai
|
Gaminio šeimos kodas |
Darbinė aplinkos temperatūra, ta |
Darbinė gaminio temperatūra |
Sandėliavimo temperatūra |
|
RGB534-24 |
-30C ~ +300C |
Mažiau nei 550C esant 230C aplinkos temperatūrai |
-40C ~ +850C |
Standartai ir atitikties deklaracijos
Atitikties deklaracija: CE (RoHS yra CE dalis) .
Svarbu: Gaminyje naudojami baltos šviesos diodai išbandyti remiantis LM-80 6000 valandų standartu.
Standartinė pakuotė
Gaminio pakuotė sukurta ir pagaminta vadovaujantis: EN 13427:2006, EN 13427:2006.
Pakuotės medžiagos gali būti pakartotinai panaudotos pagal EN 13430:2007/
Kartoninė dėžutė. Dydis 187*183*20mm
Kartoninė ritė. Dydis D=190mm h=15mm
LED juostos ilgis ritėje—5m
Visa informacija pateikta 1 gaminio metrui. Gaminių realūs techniniai
parametrai, gali skirtis nuo pateiktų techninėse specifikacijos dėl
elektronikos komponentuose egzistuojančių tolerancijų.
MONTAVIMAS

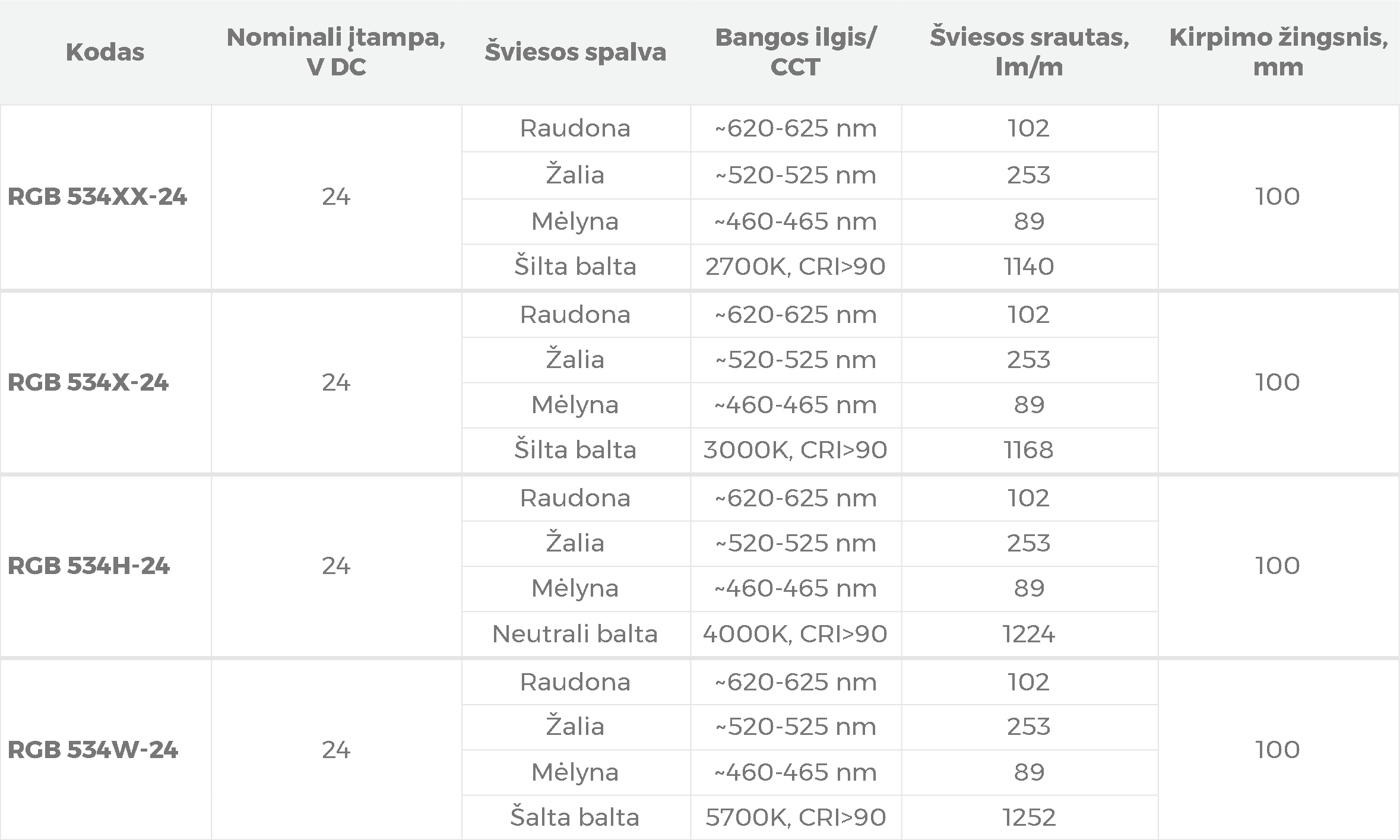

1. Atkirpti reikiamo ilgio juostą. Kirpimo rekomendacijos nurodytos 1 lentelėje.
2. Prilituoti laidus naudojant fliusą. Siekiant išvengti trumpo jungimo - laidų
litavimo vietą izoliuoti termovamzdeliu.
3. Gerai nuvalyti klijuojamą paviršių, pašalinant riebalus, nešvarumus ir dulkes.
Nuimti apsauginę juostelę ir nespaudžiant diodo priklijuoti juostą. Nelankstyti
juostos daugiau kaip 1 kartą ir lenkti ne mažesniu kaip 20 mm radiusu.
PASTABA: Galingesnėms nei 10 W/m LED juostoms reikalingas papildomas aušinimas
4. Parinkti tinkamos galios maitinimo šaltinį pagal naudojamą bendrą LED juostelės
galią. Maitinimo šaltinis turi būti ~30% galingesnis, nei bendra LED juostelių galia.
Prijungti juostą prie maitinimo šaltinio, laikantis poliariškumo ir vadovaujantis
pateiktomis pajungimo schemomis.
